НАСТЕННЫЕ ГАЗОВЫЕ КОТЛЫ. В № 4 / 2013 была опубликована статья о современных напольных котлах. В ней специалисты ведущих производителей отопительной техники ответили на наиболее часто встречающиеся в редакционной почте вопросы читателей относительно напольных теплогенераторов. Сегодня мы продолжаем котловую тему. На вопросы читателей о настенных газовых котлах отвечают представители компаний — производителей ARISTON THERMO RUS, VAILLANT, VIESSMANN.
— Известны два типа газовых котлов — с открытой и закрытой камерой сгорания. Для каких различных эксплуатационных условий (отопление и ГВС) они предназначены? Можно ли говорить о преимуществе одной из конструкций?
Павел Малич, специалист по обучению и технической поддержке компании ARISTON:
И те, и другие могут применяться как для отопления, так и для ГВС. Главное отличие в их конструкциях заключается в способе удаления дымовых газов. В котлах с открытой камерой сгорания удаление дымовых газов осуществляется за счет естественной тяги дымохода, а с закрытой — принудительно, при помощи вентилятора (турбины). Поэтому наиболее универсальным является именно котел с закрытой камерой сгорания. Помимо прочего, в РФ законодательно запрещено использовать котлы с открытой камерой сгорания в многоэтажных зданиях.
Владимир Семушев, директор технического департамента компании VAILLANT:
Котлы с открытой и закрытой камерой сгорания различаются системами дымохода / воздуховода. Первые используют воздух для горения, забирая его из помещения котельной, а отработанные газы выбрасывают с помощью естественной тяги, создаваемой в существующем дымоходе. Вторые выполняют данные операции с помощью встроенного вентилятора. Стоит заметить, что котлы с вентилятором могут забирать воздух для горения с улицы. Аппараты с закрытой камерой сгорания целесообразнее использовать в домах, где проектом не предусмотрен дымоход или же помещение котельной очень маленькое.
Сергей ТЕРЕНТЬЕВ, инженер Академии VIESSMANN:
Отличие котлов с закрытой камерой сгорания от котлов с открытой камерой заключается в организации подачи воздуха на горение и отвода продуктов сгорания: для первого типа — с побуждением (вентилятором), для второго — естественной тягой. В связи с тем, что в котлы с открытой камерой воздух на горение поступает из помещения, в котором находятся, они зависимы от его качества и количества. Такая зависимость накладывает дополнительную ответственность. Это должно учитываться при проектировании соответствующего помещения. Поэтому строительным законодательством предусмотрен запрет на установку котлов с открытой камерой сгорания при индивидуальном отоплении в многоквартирных жилых домах, где разрешены котлы с закрытой камерой сгорания. Наличие вентилятора в котлах с закрытой камерой сгорания дает возможность более четкой организации процесса горения, а следовательно, увеличения КПД котла по сравнению с котлами с открытой камерой. Также для котлов с закрытой камерой имеется возможность организации притока воздуха на горение и дымоудаления через стену, что отменяет необходимость в конструировании дымохода. Следует отметить, что такие котлы более тихие.
— В условиях загородной эксплуатации нередки перебои со снабжением газом. В случае его временного отключения и последующей подачи произойдет ли автоматический перезапуск котла?
ARISTON: В случае прекращения подачи газа котел ARISTON автоматически блокируется и продолжит свою работу только после возобновления газоснабжения и ручного перезапуска путем нажатия кнопки сброса на панели управления. Это необходимо для того, чтобы исключить возможность утечки газа и обеспечить максимальную безопасность эксплуатации газового оборудования ARISTON.
VAILLANT: После прекращения подачи газа котел выйдет на «сбой» и сам не перезапустится. Нашим клиентам, испытывающим проблемы с давлением газа в магистрали, мы рекомендуем устанавливать устройства контроля за минимальным давлением газа. Они отключат котел при падении давления газа и запустят его вновь при нормализации давления.
VIESSMANN: На момент прекращения подачи топлива в конструкции предусмотрено аварийное отключение котла с целью предотвращения опасной ситуации, ведущей к травматизму людей или выходу из строя котельного оборудования. Но в связи с частыми обращениями потребителей, вызванными именно кратковременными отключениями газа и, как следствие, остановкой теплогенератора, компанией VIESSMANN рекомендуется к установке реле контроля минимального давления газа. В случае падения давления газа или его отключения оно выведет котел в режим ожидания до того момента, пока не возобновится подача газа.
— Можно ли предварительно (до обретения магистрального газа) эксплуатировать котел на пропанбутановой смеси, а потом перейти на централизованное газоснабжение? Снижается ли ресурс работы котельного оборудования, работающего на пропанбутановой смеси?
ARISTON: Любой газовый котел ARISTON способен работать как на природном, так и на сжиженном газе. Для работы на пропанбутановой смеси необходимо установить оригинальный комплект перехода и перенастроить газовую арматуру. При этом не происходит снижения ресурса работы газового котла.
VAILLANT: Да, такой вариант возможен. Для этого необходимо дооснастить котел комплектом по переналадке на пропан / бутан. При появлении магистрального газа необходимо будет вернуть все обратно. Вид газа на ресурс оборудования существенно не влияет.
VIESSMANN: Использование сжиженных углеводородных газов (СУГ) в виде топлива возможно во всех теплогенераторах производства VIESSMANN. Чтобы переоборудовать котел для работы на СУГ (а с завода он поставляется для работы на природном газе), рекомендуется использовать дополнительные принадлежности. При пусконаладочных работах необходимо выполнить ряд настроек для перевода в режим работы с сжиганием СУГ, тогда ресурс эксплуатации будет зависеть лишь от качества топлива. Для возврата котла в режим сжигания природного газа следует выполнить обратные операции (согласно инструкции).
— У многих сельских жителей до сих пор в домах используются отечественные АГВ. Какой объем работ им предстоит при замене устаревшей техники на современные настенные газовые котлы?
ARISTON: Несмотря на то, что отечественные АГВ, как правило, монтируются для эксплуатации с чугунными радиаторами и стальными трубами большого диаметра (40‑50 мм), заменить устаревший котел на современный настенный относительно несложно. Необходимо только тщательно промыть радиаторы и магистрали отопления во избежание попадания в новый котел шлама. Такая система отопления уже будет значительно эффективнее, однако чтобы добиться от нового котла максимальной экономичности, трубы и радиаторы лучше полностью заменить на новые. Можно выбрать алюминиевый, биметаллический или стальной радиатор. А трубы из металлопластика, сшитого полиэтилена, полипропилена и меди уже давно зарекомендовали себя в качестве лучшей альтернативы стальным. Конечно, это уже значительно больший объем работ, но такая система отопления и горячего водоснабжения будет надежна, легка в эксплуатации и быстро окупится.
VAILLANT: Как правило, отечественные котлы АГВ работают в открытых системах отопления с естественной циркуляцией теплоносителя. Для современных высокоэффективных отопительных котлов необходимы закрытые системы с принудительной циркуляцией. Поэтому решение о замене котла АГВ может повлечь за собой глобальную или частичную реконструкцию системы отопления.
VIESSMANN: Важно понимать цель реконструкции котельной. Сэкономить на этом поможет предварительное планирование вплоть до выполнения проектирования со спецификацией оборудования. На другую чашу весов ложится окупаемость новой котельной, и здесь важен тип используемого оборудования. На практике бывают случаи, когда реконструкция котельной включает в себя лишь замену котла, и эти мероприятия минимальны и по работе, и по затратам. Но рекомендуется подробно анализировать условия, в которых далее будет эксплуатироваться смонтированный теплогенератор.
— Можно ли установить котел на бревенчатой стене?
ARISTON: Можно, но необходимо руководствоваться требованиями, указанными в СНиП 2.04.08‑87 «Газоснабжение». Если стен из негорючих материалов в помещении нет, то допустима установка котла на оштукатуренных, а также на облицованных негорючими или трудногорючими материалами стенах. Поверхность трудногорючих стен следует изолировать кровельной сталью по листу асбеста толщиной не менее 3 мм. Изоляция должна выступать за габариты корпуса водонагревателя на 10 см. Если используется проточный водонагреватель, то расстояние от него до стены должно быть не менее 3 см, а в случае с емкостным водонагревателем оно увеличивается до 10 см.
VAILLANT: Стенки котла при штатной работе не нагреваются выше 70 °С. Но пожарные службы требуют перед монтажом на бревенчатой стене установить пластину из негорючего материала.
VIESSMANN: Монтаж настенных котлов, согласно российским нормам (СП 41-108-2004), разрешается на поверхности из негорючего (НГ) или слабогорючего (Г1) материала на расстоянии не ближе 3 см от стены. В связи с чем при монтаже на бревенчатую стену требуется предварительно покрыть ее либо кровельной сталью по листу теплоизоляционного слоя из негорючих материалов, либо известковой штукатуркой толщиной не менее 10 мм.
— Каковы минимальная и максимальная мощность типоразмерной линейки котлов, минимальный и максимальный габаритный размер, площадь отопления?
ARISTON: Минимальная мощность котла в линейке ARISTON составляет 15кВт, максимальная — 100кВт. С учетом коэффициента модуляции 1:10 и возможности каскадной установки мощность котельной, в которой используются газовые котлы нашего предприятия, может колебаться от 2,4 до 800 кВт. Соответственно отапливаемая площадь составит от 24 до 8 000 кв. м. Минимальные размеры котла 770 × 400 × 315, а максимальные — 1 010 × 465 × 585 мм.
VAILLANT: У нас широкая линейка настенных и напольных котлов различных размеров, которые могут быть собраны в каскады для отопления больших зданий и коммерческих сооружений.
VIESSMANN: Минимальная номинальная мощность настенных котлов VIESSMANN, поставляемых в Россию, 19 кВт, максимальная — 150 кВт, с подробной линейкой котлов 19, 26, 35, 45, 60, 80, 100, 120, 150 кВт. Если учитывать возможность объединения в каскад до восьми котлов, реальна возможность получения котельной мощностью до 1 200 кВт (на площади 6 кв. м). При этом котел на 19 кВт мощности в модулируемом режиме работы может эксплуатироваться на 25 % от номинала (5 кВт). Настенные котлы VIESSMANN являются самыми компактными и малогабаритными. Минимальные размеры настенного котла 340 × 400 × 725 мм (мощность 24 кВт), максимальные размеры 530 × 480 × 850 мм (мощность 105 кВт).
— Какие новые модели «настенников» предлагает ваша компания в текущем году?
ARISTON: В 2013 году модельный ряд настенных котлов пополнился конденсационными двухконтурными котлами GENUS Premium EVO мощностью 24, 30 и 35 кВт, а также CLAS Premium EVO мощностью 24 и 30 кВт. Впервые появились и одноконтурные конденсационные котлы: GENUS Premium EVO System 24, 30, 35 кВт и CLAS Premium EVO System 24, 35 кВт. Новая линейка включает в себя и традиционные модели, имеющие как открытую, так и закрытую камеры сгорания. Модель GENUS EVO с открытой камерой сгорания имеет мощность 24 и 30 кВт, с закрытой — 24, 30 и 35 кВт. CLAS EVO с открытой камерой сгорания представлен всего в одном варианте — 24 кВт, а модель с закрытой камерой уже имеет две версии — на 24 и 28 кВт. И наконец, традиционные одноконтурные котлы CLAS EVO System при любом типе камеры сгорания обладают мощностью 15, 24 и 28 кВт, и только котел с закрытой камерой сгорания, помимо перечисленных, имеет четвертый вариант — 32 кВт.

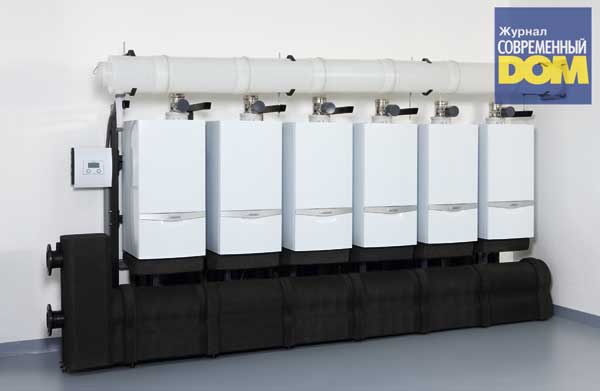

VAILLANT: Компания VAILLANT в этом году вывела на рынок конденсационные настенные котлы большой мощности (80, 100 и 120 кВт). По сравнению с аналогичными котлами, имеющимися на рынке, в новых моделях предусмотрена конструкция теплообменника с пониженным гидравлическим сопротивлением, выполненным из специальной нержавеющей стали. Емкость самого теплообменника около 24 л. Широкий диапазон модуляции горелки (от 20 до 100 %) и возможность установки в каскад до шести котлов с использованием новой системы гидравлической обвязки позволяют создавать компактные котельные общей мощностью до 720 кВт. Они будут обладать очень большим диапазоном модуляции и, как следствие, повышенной (на 40 %) топливной экономичностью по сравнению с котельными аналогичной мощности, сконструированными на основе стальных жаротрубных котлов.
В России настенные котлы высокой мощности пользуются повышенным спросом. Настенная схема монтажа позволяет экономить место, а наличие аксессуаров быстро соединять их в каскад. Наличие технически согласованных с котлами аксессуаров существенно облегчает проектирование, монтаж и дальнейшее обслуживание. К котельным такой мощности предъявляются дополнительные требования по надежности и безопасной эксплуатации. Каскадная схема в таком случае, помимо компактности, имеет дополнительные преимущества: если из строя выходит один котел, его можно отключить для ремонта, не нарушая работу всей котельной.
VIESSMANN: В текущем году компанией VIESSMANN в плане модернизации сделан упор на увеличение диапазона мощности специальных энергоэффективных конденсационных котлов Vitodens 200-W — добавились два типоразмера на 120 и 150 кВт. В связи с чем увеличился диапазон мощности компактной котельной каскада из восьми котлов Vitodens 200-W по 150 кВт каждый.
