Санузел в подвале: проще, чем кажется

Дата публикации: 20.05.2021
341

Дом с подвалом — практичное и наиболее рациональное решение для постоянного проживания за городом. В подвале можно устроить тёплый гараж с выходом прямо в жилую зону, разместить подсобные помещения (кладовую, котельную, мастерскую), а также домашнюю прачечную и общий санузел. Если позволяет площадь — оборудовать сауну или сразу несколько душевых, чтобы все члены семьи могли одновременно пользоваться душем, не дожидаясь своей очереди. Причём реализовать такой замысел можно даже в том случае, если первоначальный проект этого не предусматривал.

Отвод канализационных стоков
Это главный вопрос, который предстоит решить владельцу дома, решившему разместить санузел в подвале. Когда сантехника расположена выше уровня канализации, стоки удаляются самотёком, под действием гравитации. Для нормальной работы такой системы достаточно лишь организовать небольшой уклон в 2–3 % на прямых участках трубопроводов.

Другое дело — подвал. Здесь стоки нужно сперва поднять до уровня самотёчной канализации, а также не допустить их стекания в обратном направлении. Для этого понадобится насосная канализационная установка, например GRUNDFOS SOLOLIFT2.


Это компактное устройство, которое легко помещается под раковиной, за унитазом или рядом с душевой кабиной и включается в обычную розетку. Однако за небольшими размерами скрываются неординарные возможности.


Так, автоматическая канализационная насосная установка SOLOLIFT2 СWC-3 имеет вход диаметром 100 м для унитаза и три входа диаметром 50 мм для других сантехнических приборов (например, биде, душ или раковина) и способна перекачать стоки на расстояние до 90 м по горизонтали или поднять их на высоту до 6 м (это определяется конфигурацией напорного трубопровода). Производительность установки зависит от требуемого напора и может достигать 8 м3/ч (137 л/мин.). Также она оснащена специальным режущим механизмом, который делает стоки однородными и предотвращает засоры. Следует помнить, что суммарный расход сантехнических приборов при одновременной работе не должен превышать подачу насосной установки, а встроенный режущий механизм предназначен только для измельчения туалетной бумаги, но не других средств личной гигиены.

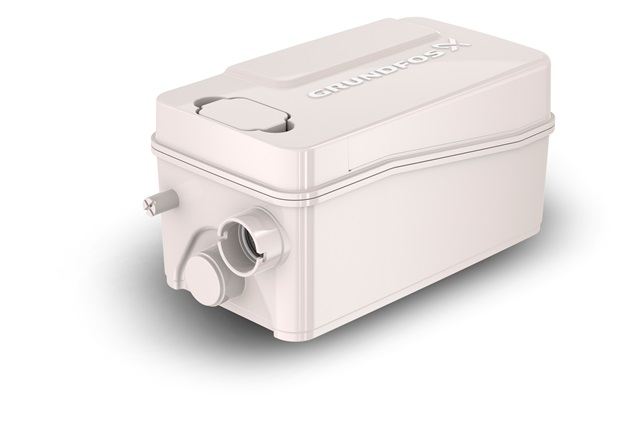

Помимо СWC-3, серия SOLOLIFT2 включает ещё несколько решений для разных комбинаций подключаемой сантехники. Так, установка WC-1 предназначена для работы с унитазом и одним умывальником или душевой кабиной, WC-3 – с унитазом и тремя сантехническими приборами (раковина, биде, душ), D-2 сконструирована для использования с душем или умывальником (она не имеет встроенного режущего механизма), а SOLOLIFT2 C-3 рассчитана на стоки с температурой до 90 °C и применяется со стиральными и посудомоечными машинами или кухонными мойками. К D-2 можно подключить два сантехнических прибора, а к SOLOLIFT2 C-3 – три.

Расчёт канализации
Чтобы насосная установка справилась со своей задачей, нужно правильно подобрать напорный трубопровод. В каталоге «Насосное оборудование для дренажа и канализации» на сайте www.grundfos.ru есть простая таблица, по которой можно определить нужный диаметр и максимальную длину труб до точки, куда нужно перекачивать стоки.
Например, если установка WC-3 расположена в подвале, длина вертикального участка напорного трубопровода составляет 3 м, а длина горизонтального участка до сброса в септик — 35 м, то для нормальной работы системы можно использовать трубу с внутренним диаметром от 28 мм.

Также нельзя забывать об обязательном уклоне для горизонтальных участков: не менее 1 % для напорного трубопровода и не менее 2 % для безнапорных отрезков, соединяющих сантехнические приборы с канализационной установкой.
Если в доме несколько установок SOLOLIFT2, то напорные трубопроводы от каждой должны идти отдельно до врезки в общий коллектор. Диаметр последнего необходимо сделать достаточным для прохождения стоков от всех установок. Подобрать диаметр можно по специальным таблицам для расчёта напорных и безнапорных канализационных систем (СП 30.13330.2016 «Внутренний водопровод и канализация»). Например, труба диаметром 100 мм способна пропустить до 4,6 литра стоков в секунду, что примерно соответствует производительности двух установок SOLOLIFT2 СWC-3 (137 л/мин = 2,28 л/с).
Если стоки из дома сливаются самотёком по трубе диаметром 110 мм, то перед подключением одной SOLOLIFT2 СWC-3 общий участок до септика нужно проложить трубой диаметром 125 мм, а при использовании двух установок — 150 мм.
Если напорный трубопровод проходит в грунте выше глубины промерзания или через неотапливаемые подвальные помещения, потребуется система антизамерзания. Обычно для этой цели используют греющий кабель, автоматически включающийся при отрицательных значениях температуры окружающей среды.

Утепление и отопление подвала
В отличие от гаража или котельной, санузел требует поддержания нормальной комнатной температуры в холодное время года. Достоинство подвала заключается в том, что он обычно не промерзает до отрицательных температур, как помещения на поверхности. Как правило, здесь даже без отопления всегда будет примерно +5 °C. Если при этом подвал утеплён снаружи (при строительстве дома), то организовать его обогрев достаточно просто. Если нет, то утеплять нужно будет изнутри.
В последнем случае обычно используют плитные теплоизоляционные материалы (например, пенополиизоцианурат или жёсткую минеральную вату). Стены и пол гидроизолируют, затем монтируют утеплитель, поверх него — пароизоляцию. После этого выполняют отделку (влагостойкий гипсокартон, штукатурка, на пол — цементная стяжка). На потолке перед этим можно дополнительно смонтировать слой тонкого утеплителя с фольгированной поверхностью, которая будет отражать тепло.
Непосредственно во влажных помещениях поверх штукатурки или гипсовых плит наносят ещё один слой гидроизоляции. Здесь используется та же технология, что и в обычных санузлах (для защиты конструкций дома от протечек изнутри). Затем производится финишная отделка — керамической плиткой или другим облицовочным материалом.

Для отопления подвала идеальным решением будет водяной или электрический тёплый пол. Во-первых, это оправданно (ввиду отсутствия окон и холодных наружных стен). Во-вторых, тёплый пол более равномерно прогревает помещение, при этом его температура гораздо ниже, чем у отопительных радиаторов. Такой вариант как нельзя лучше подходит для подвала, который зимой не промерзает.

Проблема влажности
Проникновению избыточной влаги из тёплого подвала в верхние помещения препятствует пароизоляция. Однако пар нужно как-то удалять, чтобы он не конденсировался на стенах. Поэтому подвалу необходима вентиляция — естественная или принудительная. При устройстве естественной приточные и вытяжные продухи устраивают на противоположных стенах помещения, на разной высоте от пола. Принудительную вентиляцию можно оборудовать рекуператорами — воздушными теплообменниками для подогрева приточного воздуха теплом отработанного.

Устройство сауны или парилки потребует дополнительных мер защиты от влаги. Как минимум организации герметичного предбанника. Он поможет сохранить температуру внутри и одновременно защитит другие помещения от конденсата. Чаще всего в банях устраивают дополнительную систему принудительной вентиляции, а их стены не просто доутепляют, но строят на каркасе, чтобы между ними и основными стенами, полом и потолком подвала оставалась воздушная прослойка.

Дополнение: как правильно построить подвал
Если строительство дома только планируется, то лучше заранее подумать о грамотной тепло- и гидроизоляции подвала. Для этого сначала, перед заливкой фундамента, на дне котлована выполняют отсыпку из песка и щебня толщиной примерно 30 см: этот слой защитит фундамент от грунтовой капиллярной влаги. Поверх него заливается 15-сантиметровая стяжка из низкопрочного бетона, затем в несколько слоёв укладывается рулонная битумная или полимерная гидроизоляция. Полученный «пирог» защищают цементно-песчаной стяжкой толщиной несколько сантиметров или укрывают плотной полиэтиленовой плёнкой (либо геотекстильным полотном). И только потом на этой основе монтируют арматурный каркас будущего фундамента.

Если уровень грунтовых вод выше его основания, то стены подвала возводят по монолитной технологии с использованием гидрошпонок или гидрофильных профилей для усиления гидроизоляции швов монолитной конструкции. Если же грунтовые воды не поднимаются выше основания плиты, то строить стены подвала можно с применением готовых фундаментных блоков.

Внешнюю гидроизоляцию подземной части дома выполняют с помощью специальных мастик, штукатурных или окрасочных составов. Более долговечное решение — бесшовная полимерная мембрана. В любом случае гидроизоляцию нужно изолировать от контакта с грунтом. В домах с тёплыми подвалами защитную функцию выполняет утеплитель: пенополистирол, штукатурные составы, пристенок в полкирпича и т. д. Теплоизоляция всегда монтируется наружным слоем. При этом её рассчитывают так, чтобы точка росы при любой температуре оставалась внутри слоя утеплителя и не смещалась под гидроизоляцию.

Правильно утеплённый, вентилируемый и оборудованный системой напорной канализации подвал станет полноценным дополнительным этажом, который можно использовать для любых целей.
